ファイバーサイトピン

取付方法

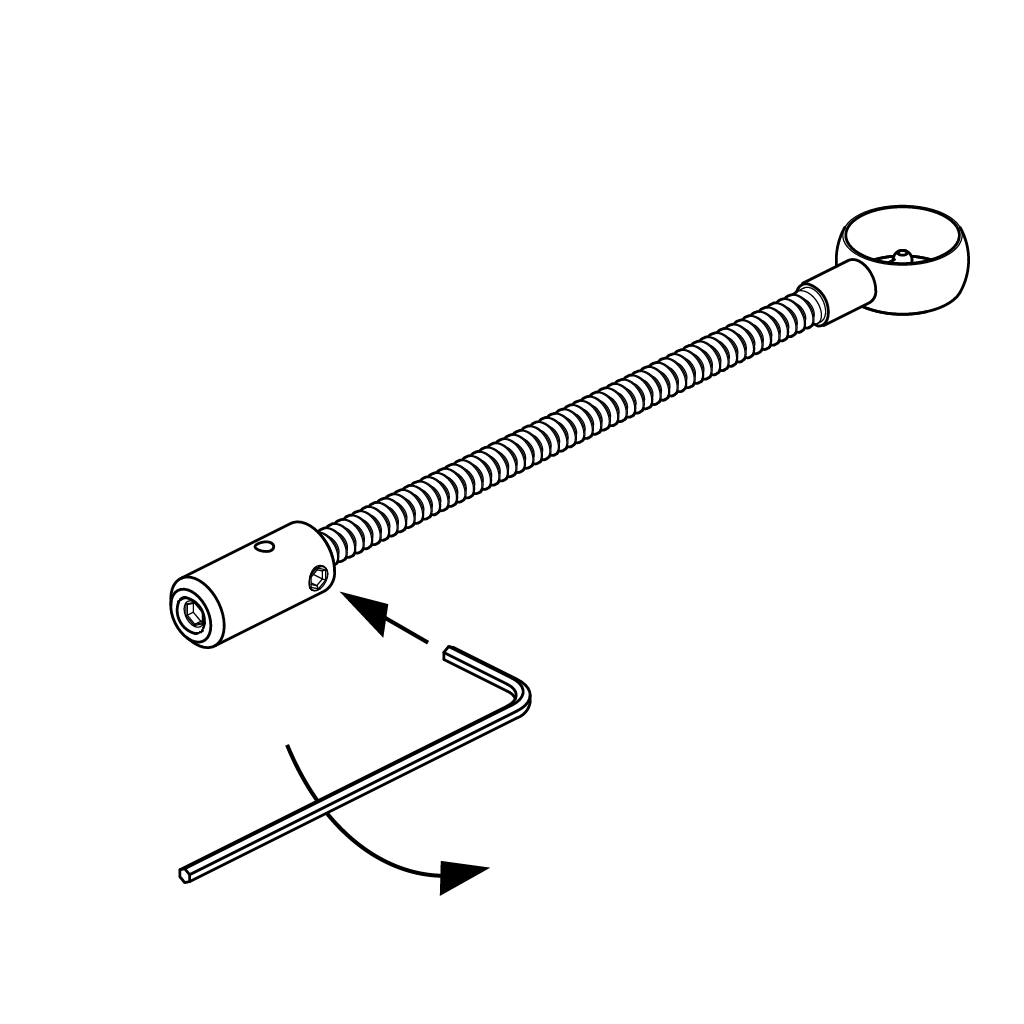

  1. UL-45止めねじを緩めます。

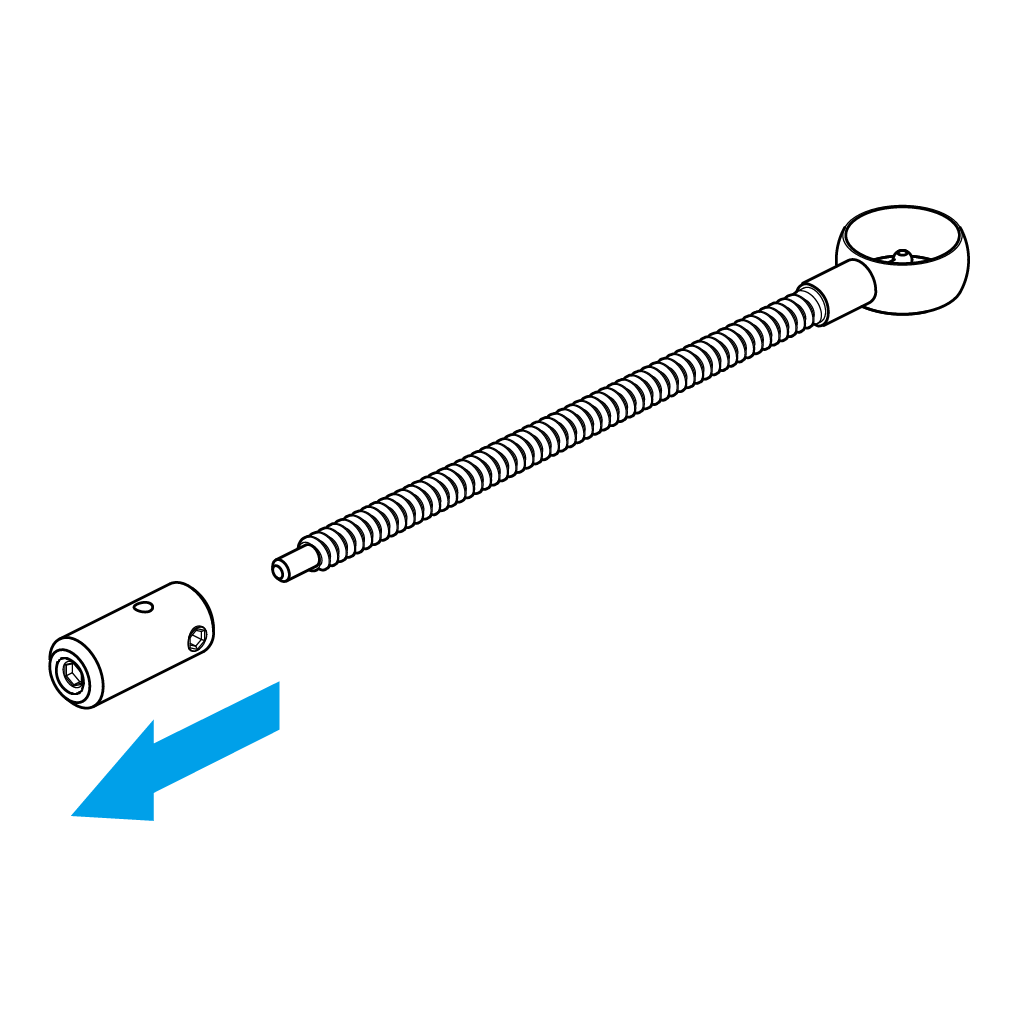

  1. ファイバーホルダーを取り外します。

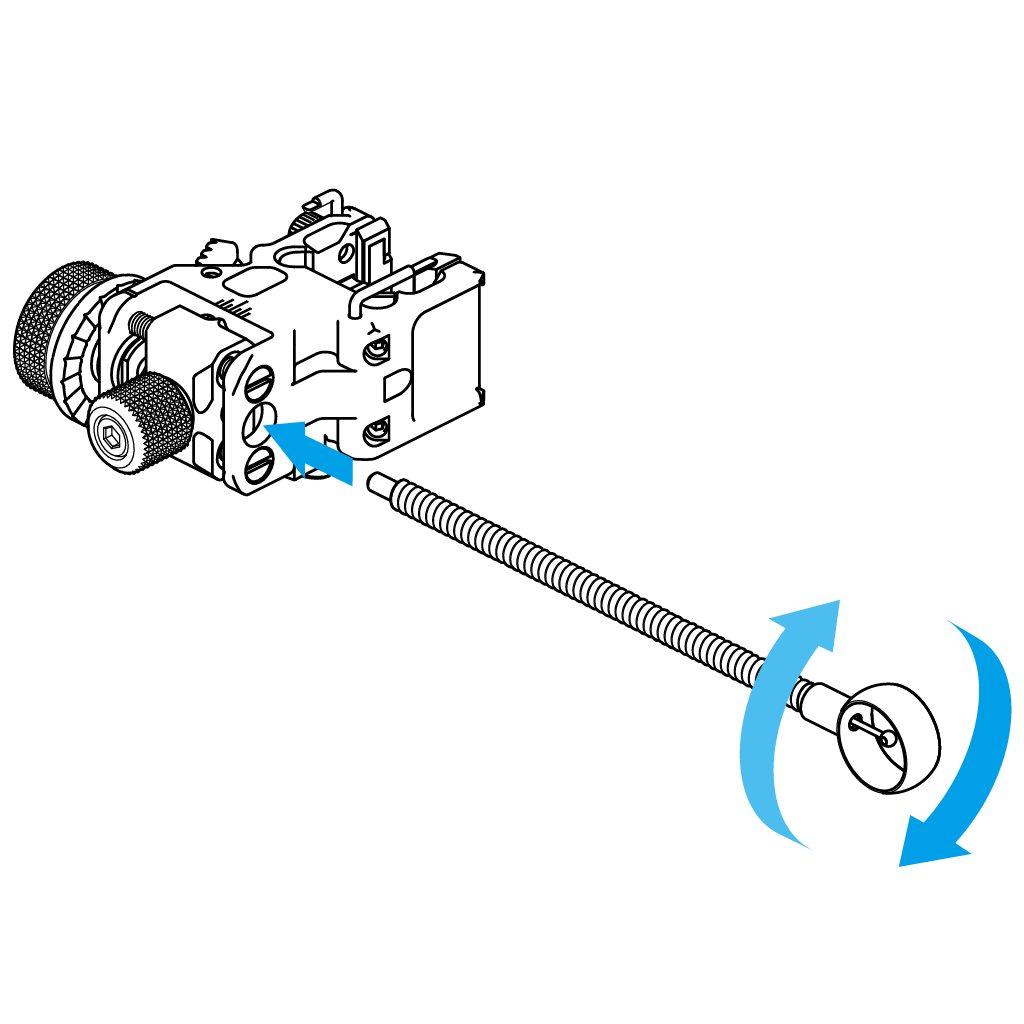

  1. サイトピンをサイトブロックへねじ込みます。
  1. ファイバーホルダーを取り付けます。

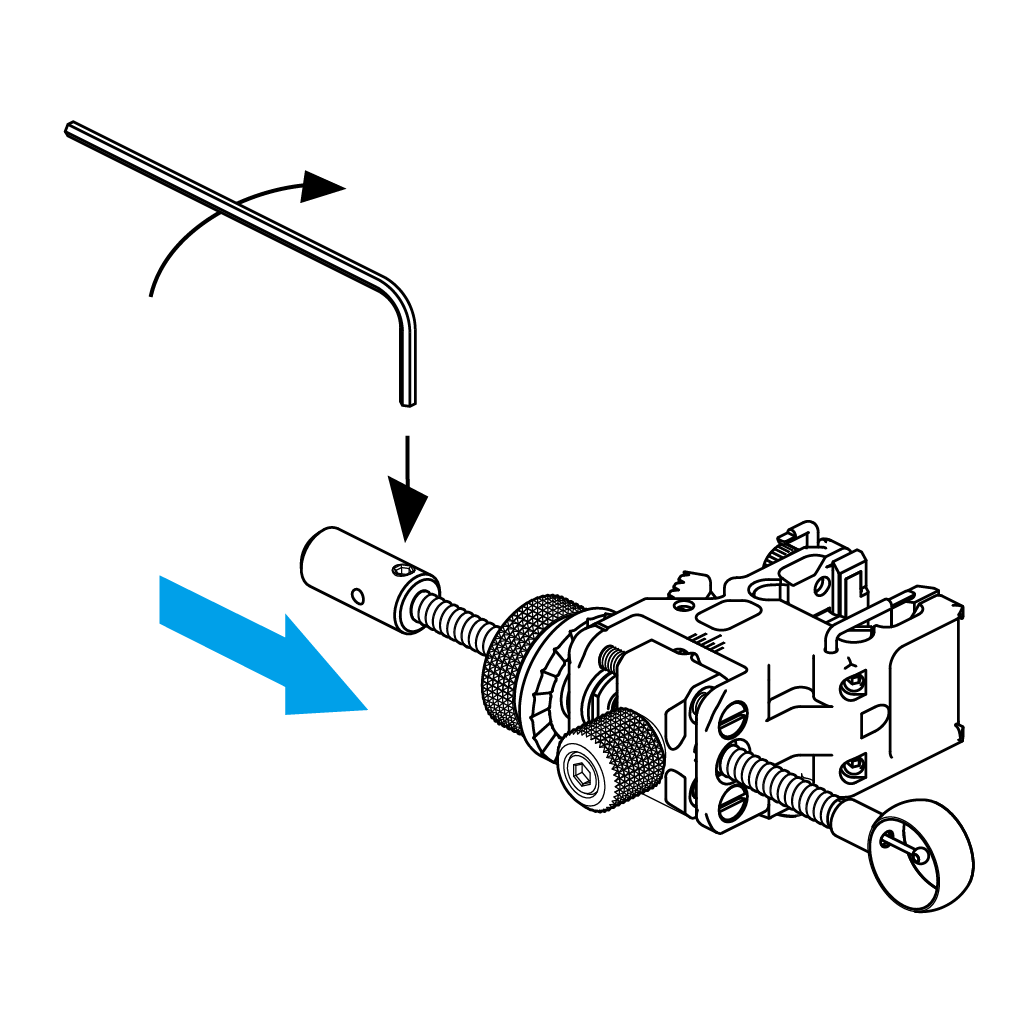

    UL-45止めねじを締め込みます。

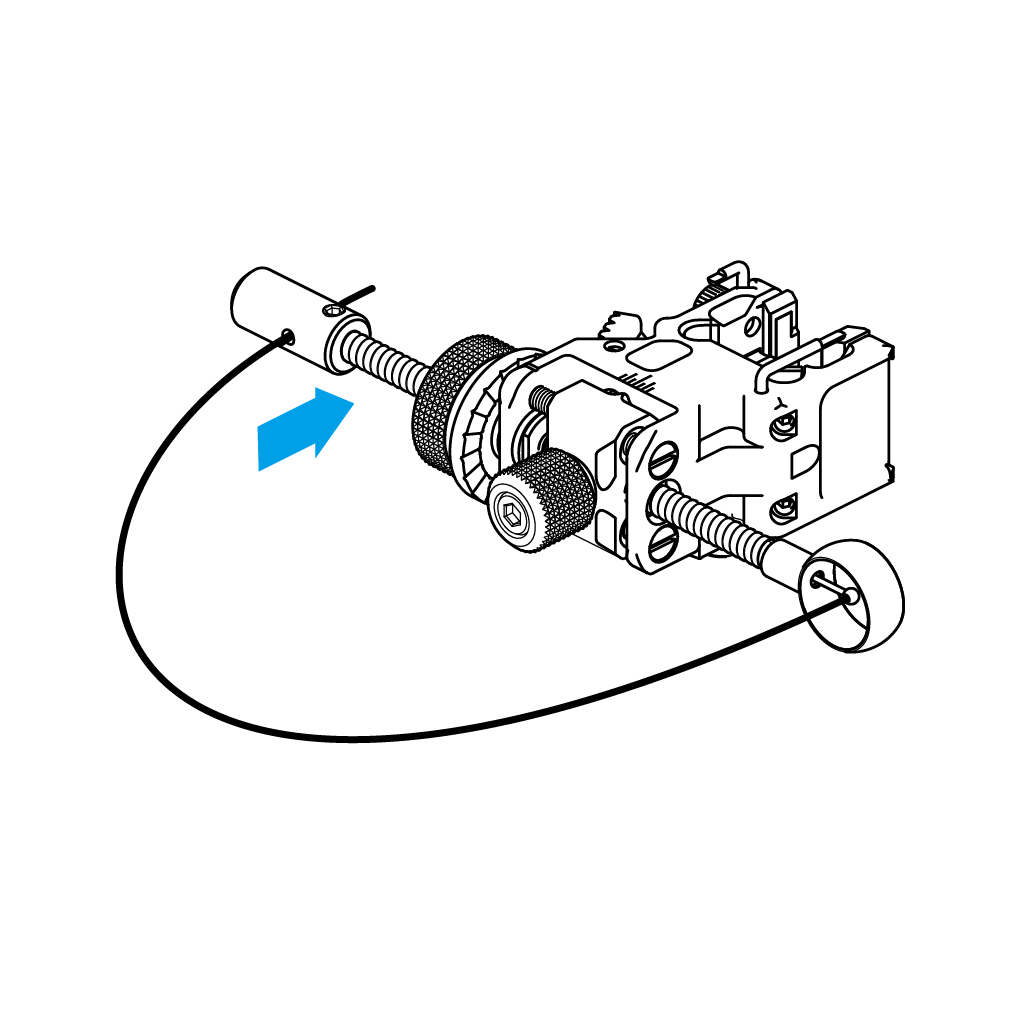

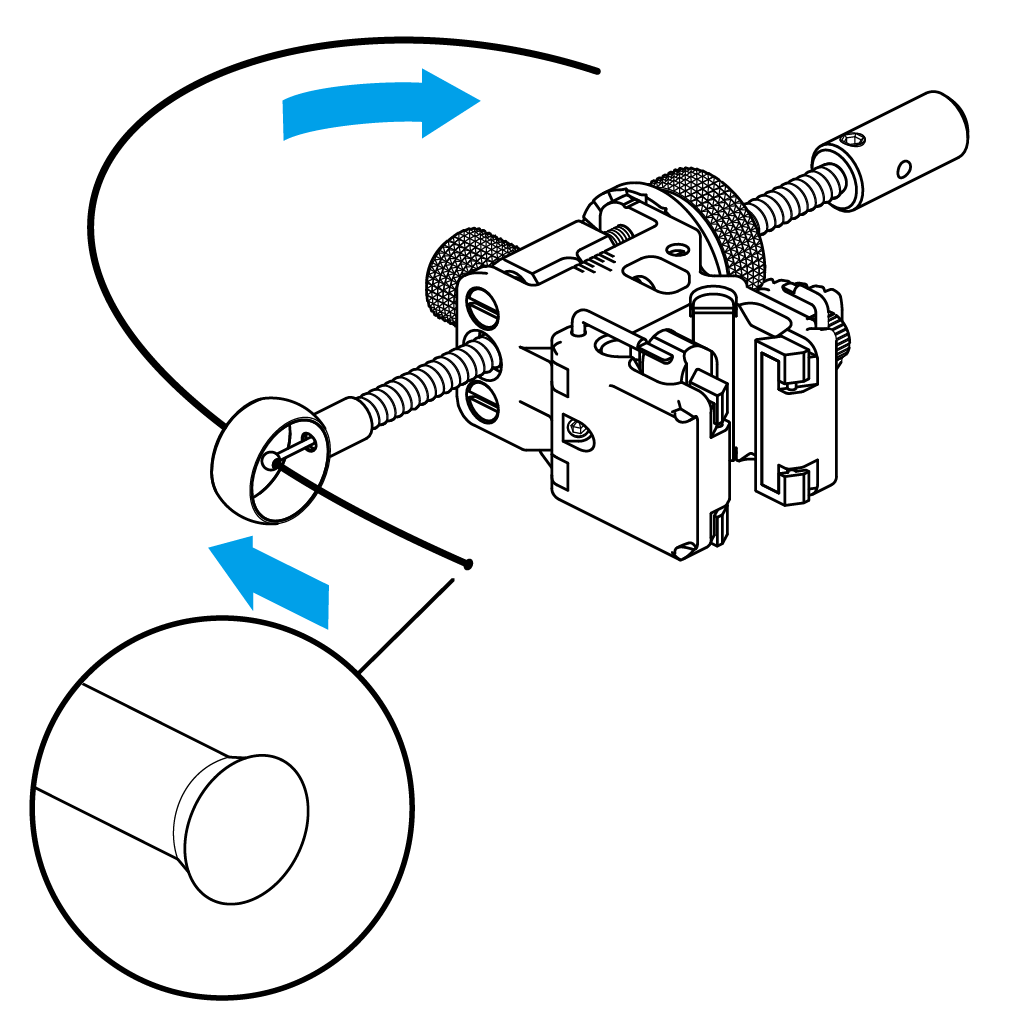

  1. ファイバーをアパーチャーフードの穴に通します。なお、ファイバーの片側は先端が溶着され球状に なっており、径が大きくなっています。細い側から挿入してください。
〇 (細い方)

× (太い方)

  1. ファイバーの細い側をファイバーホルダーへ差し込みます。
NOTE

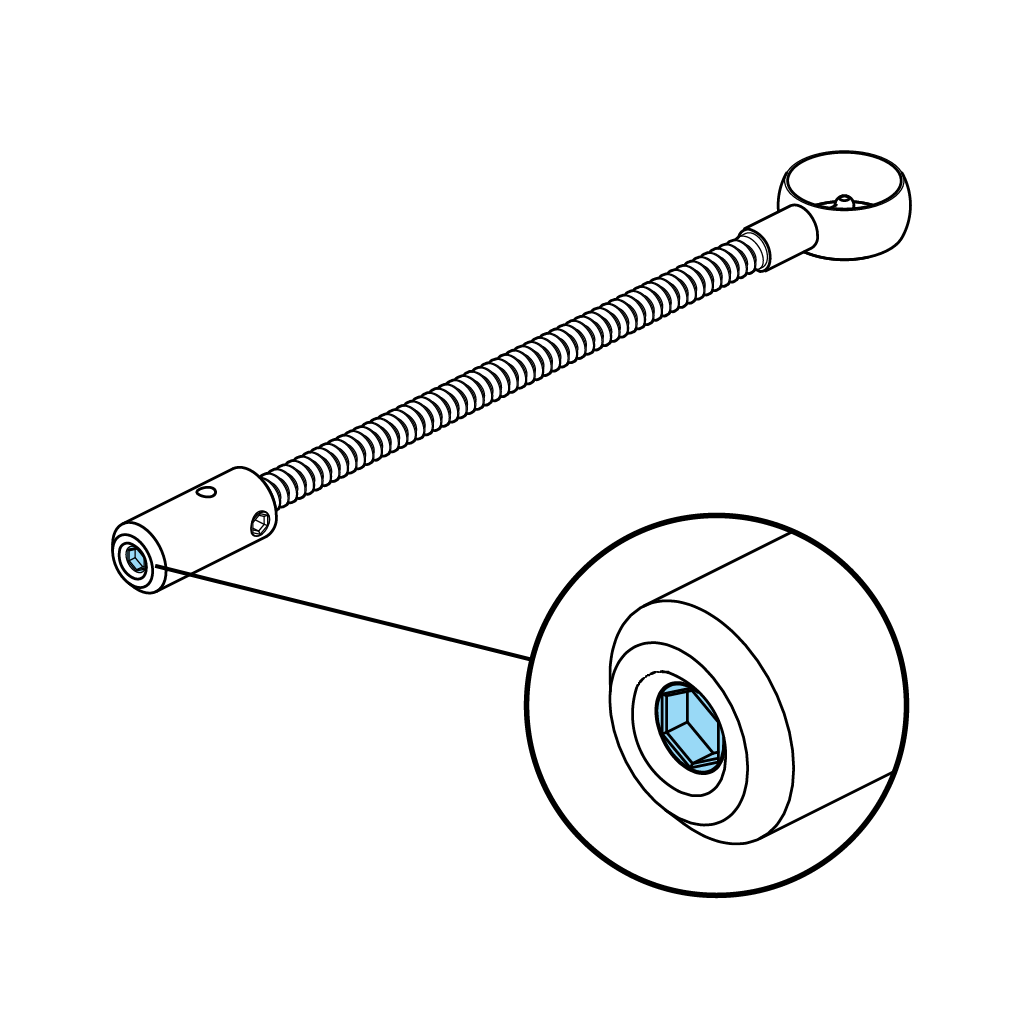

  • ファイバーホルダー先端のねじは、ファイバー保持用スプリングのテンション調整用です。
    通常使用では調整・取り外しの必要はありません

日常のお手入れ

  • 使用後はファイバーをサイトピンから取り外し、サイトブロックとは別に保管してください。
  • 輸送時はパッケージへ戻すなど、過度に曲がらないよう保護してください。

MPレンチ

使用上の注意

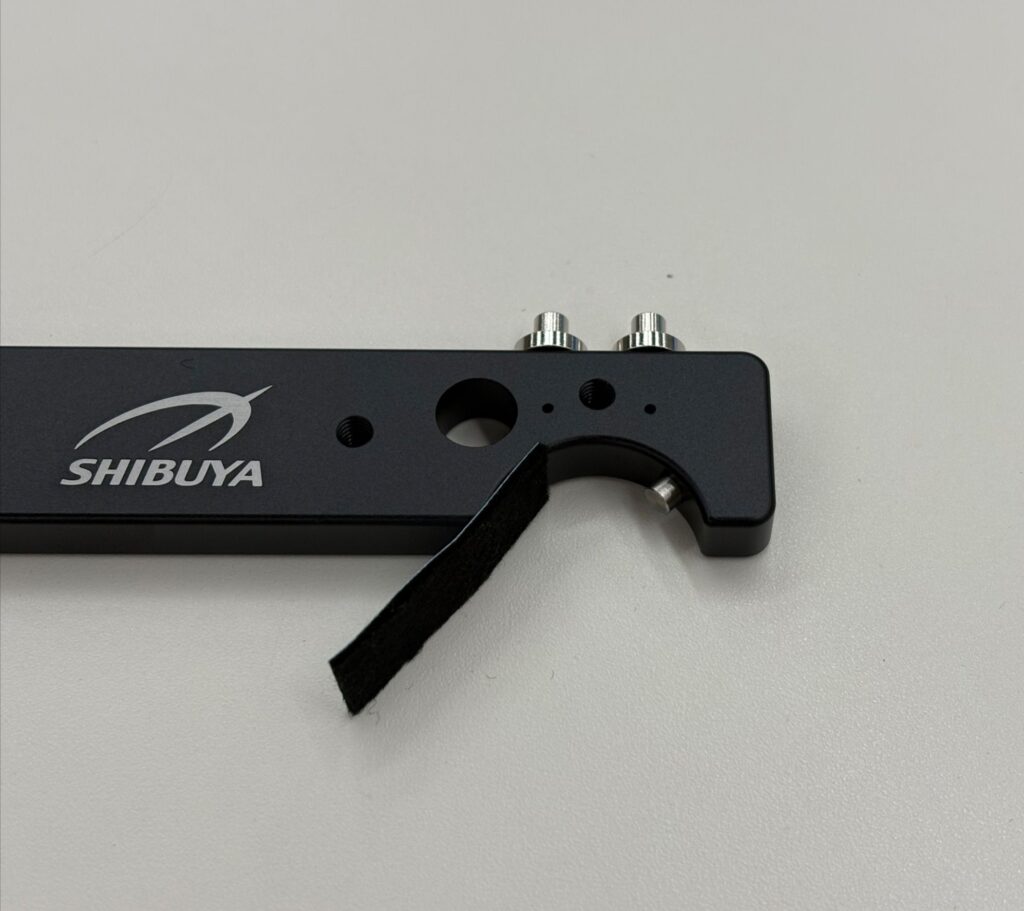

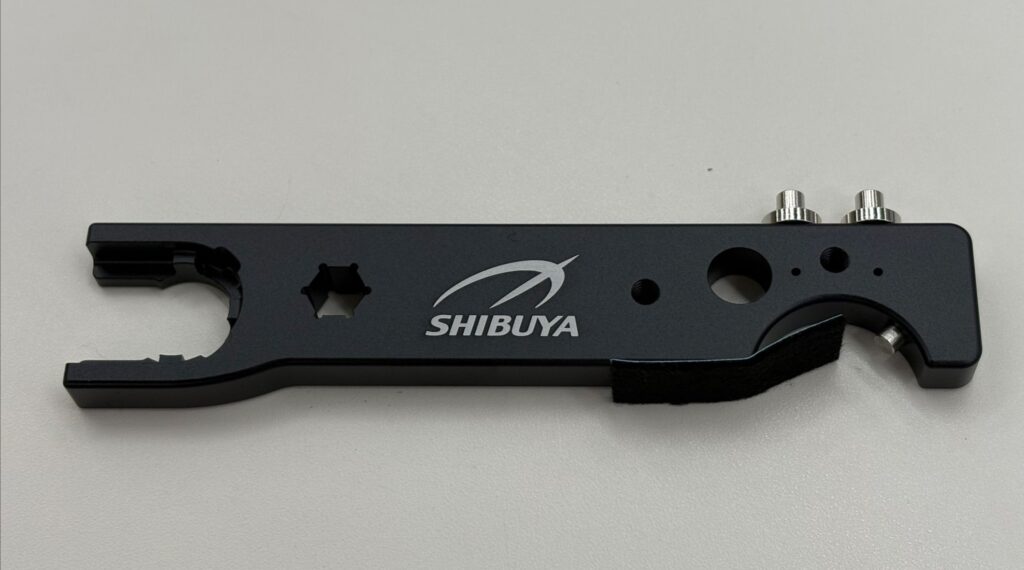

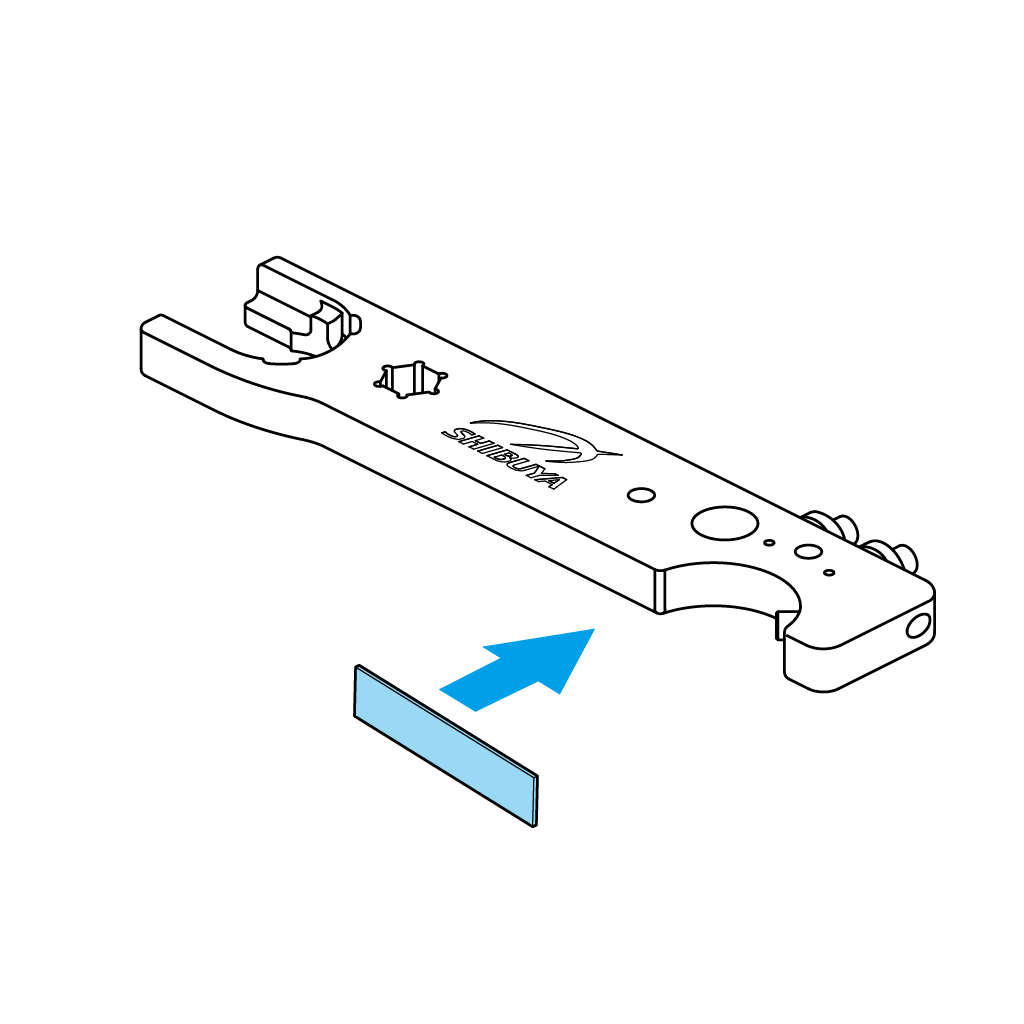

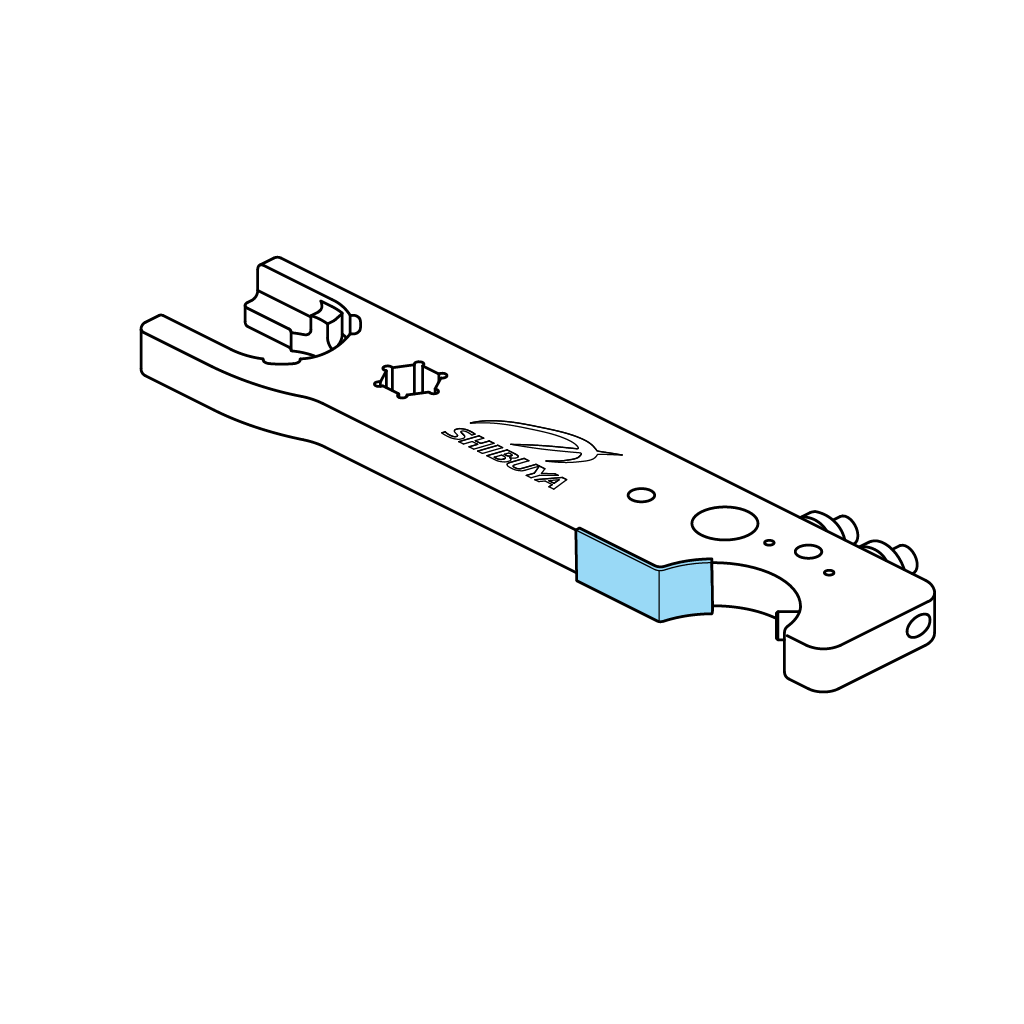

  1. スタビライザーへの傷付きを防ぐため、付属のフェルトテープを貼り付けて使用してください。

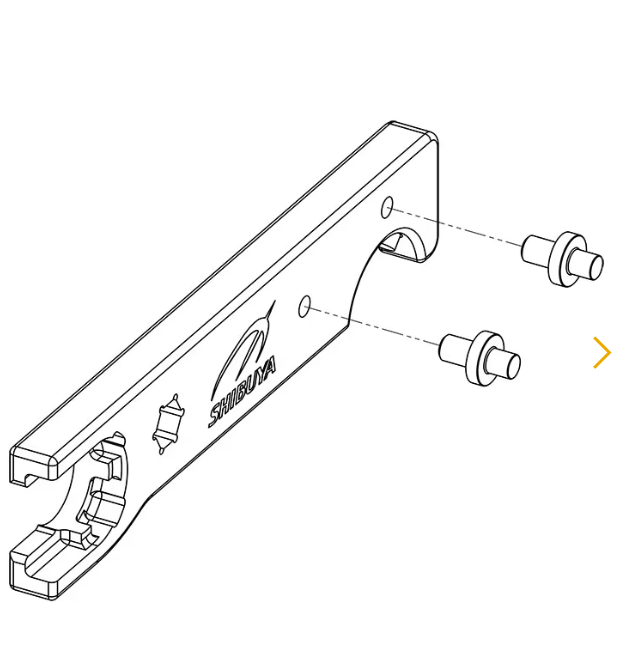

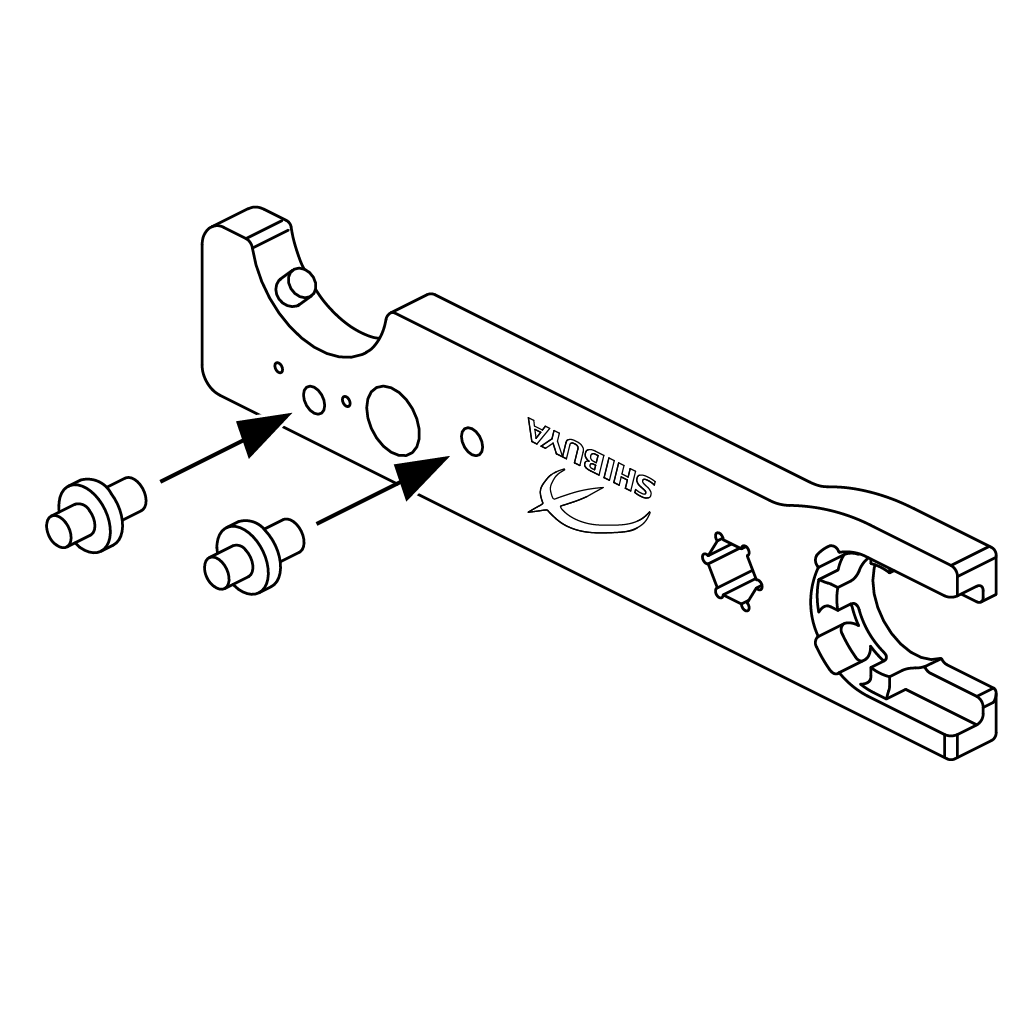

  1. レンチ側面からピンを取り外し、図1のようにねじ穴へ差し込んで使用してください。携帯時はコンパクトに収納するため、元の位置へ戻すことができます。

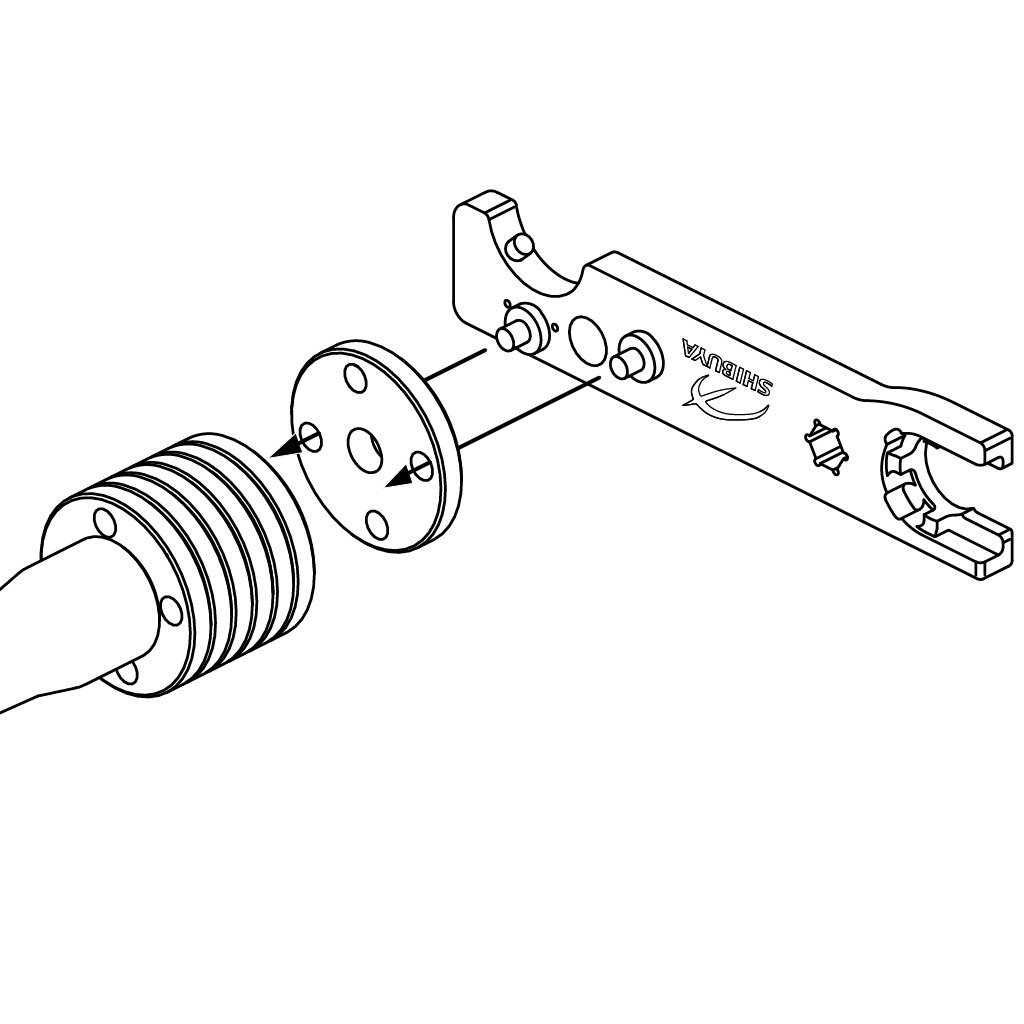

  1. 図のようにMPレンチを使用してSHIBUYAディスクウェイトを確実に締め付け、または緩めてください。

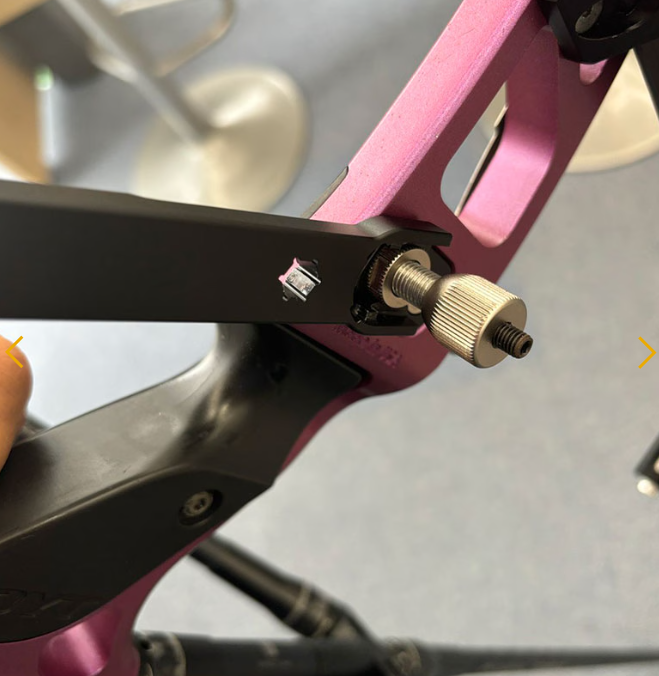

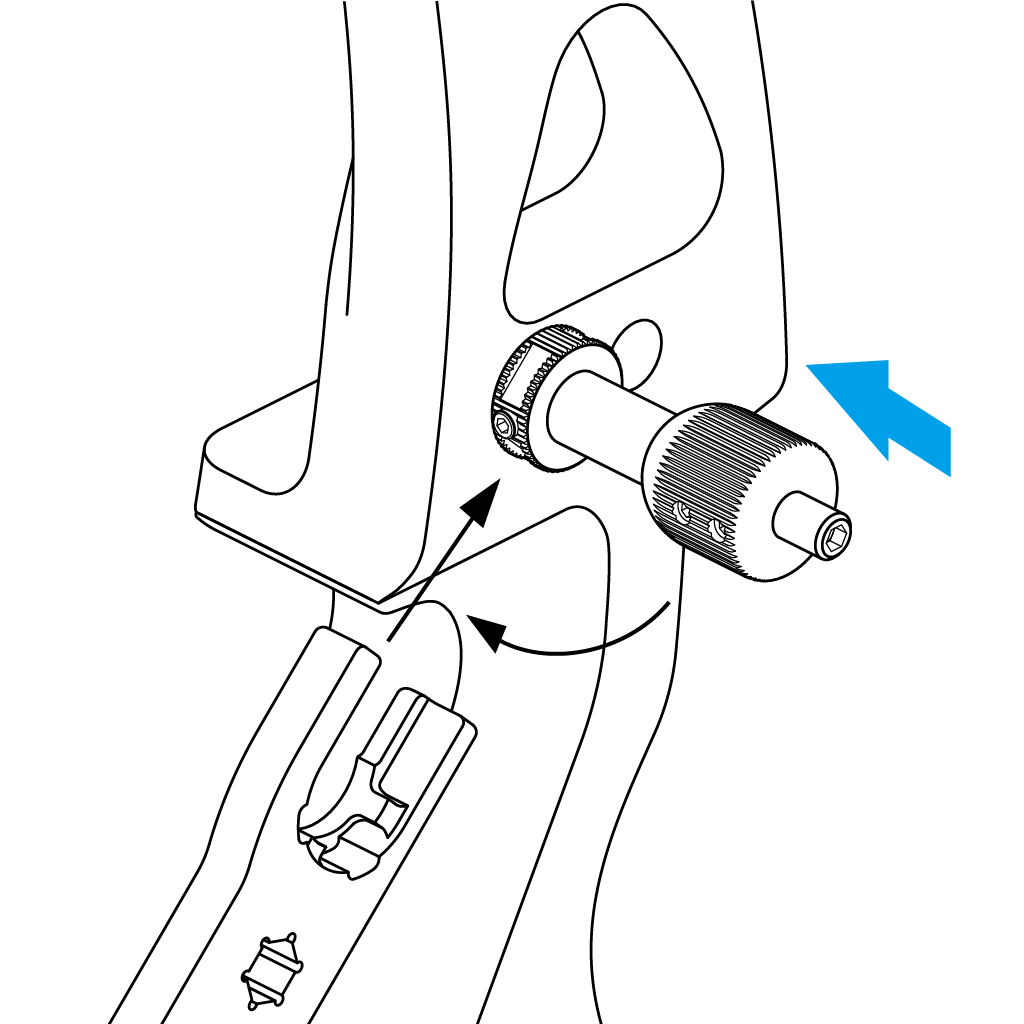

  1. 図のようにMPレンチのプランジャー側を使用して、SHIBUYA DXプランジャーを締め付け、または緩めてください。

TRANSPORTER 49.0L/56.5L

ロック番号の設定方法

  1. 工場出荷時のロック番号は「000」です。
  1. ケースを開き、ロック内側の赤いタブを確認します。
  1. 赤いタブを取り外します。
  1. レバーを解錠位置へスライドさせます。
  1. 任意のロック番号を設定します。
  1. レバーを施錠位置へ戻します。
  1. 赤いタブを元に戻します。

交換可能部品

以下の部品は補修用として別売しています。



  1. 車輪
  2. アロースポンジ
